Ten artykuł to praktyczny przewodnik krok po kroku, który pomoże Ci samodzielnie podłączyć 5-żyłowy domofon (unifon) w mieszkaniu w bloku. Dowiesz się, jak bezpiecznie zidentyfikować poszczególne przewody, jakich narzędzi użyć i jak rozwiązać najczęstsze problemy, oszczędzając czas i pieniądze.
Samodzielne podłączenie 5-żyłowego domofonu w bloku jest możliwe sprawdź, jak to zrobić krok po kroku
- Instalacje 5-żyłowe to standard w starszych blokach, gdzie każda żyła ma określoną funkcję: masa, słuchawka, mikrofon, wywołanie i elektrozaczep.
- Kluczowe jest bezpieczne zidentyfikowanie funkcji każdej żyły, często metodą prób i błędów, zaczynając od żyły masowej.
- Do pracy potrzebujesz podstawowych narzędzi, takich jak śrubokręt, ściągacz izolacji, a opcjonalnie multimetr.
- Zawsze pamiętaj o bezpieczeństwie: przed rozpoczęciem prac odłącz zasilanie domofonu, wyłączając odpowiedni bezpiecznik.
- Wiele nowoczesnych unifonów jest uniwersalnych i można je dostosować do instalacji 5-żyłowych za pomocą zworek konfiguracyjnych.
- Najczęstsze problemy po montażu, takie jak brak dźwięku czy niedziałający dzwonek, można zazwyczaj rozwiązać samodzielnie, sprawdzając poprawność połączeń.
Samodzielna wymiana domofonu 5-żyłowego: dlaczego warto?
Wielu z nas mieszka w starszych blokach, gdzie systemy domofonowe oparte na instalacji 5-żyłowej są standardem. Są to systemy analogowe, które, choć wydają się nieco archaiczne w dobie cyfrowych rozwiązań, są niezwykle proste w obsłudze i, co najważniejsze, w samodzielnej naprawie czy wymianie. Z mojego doświadczenia wiem, że samodzielny montaż unifonu to świetny sposób na zaoszczędzenie pieniędzy, które musielibyśmy wydać na wezwanie fachowca. Poza tym, satysfakcja z dobrze wykonanej pracy jest bezcenna!
Co więcej, nie musisz obawiać się, że będziesz zmuszony szukać starego modelu. Wiele nowoczesnych unifonów dostępnych na rynku, takich jak popularny Cyfral Smart 5P, jest uniwersalnych i bez problemu współpracuje z 5-żyłowymi instalacjami. Dzięki wbudowanym zworkom konfiguracyjnym, można je łatwo dostosować do specyfiki Twojego systemu, co czyni cały proces jeszcze prostszym.
Przygotowanie do montażu: narzędzia i bezpieczeństwo
Bezpieczeństwo przede wszystkim: Jak prawidłowo odłączyć zasilanie?
Zawsze powtarzam moim klientom: bezpieczeństwo to absolutny priorytet. Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu, musisz bezwzględnie odłączyć zasilanie domofonu. W tym celu udaj się do swojej skrzynki elektrycznej w mieszkaniu i wyłącz odpowiedni bezpiecznik. Choć instalacje domofonowe pracują na niskim napięciu (zazwyczaj 5-12V DC), istnieje ryzyko porażenia prądem, a co gorsza, możesz uszkodzić centralę domofonową w całym bloku. Pamiętaj, że lepiej dmuchać na zimne.

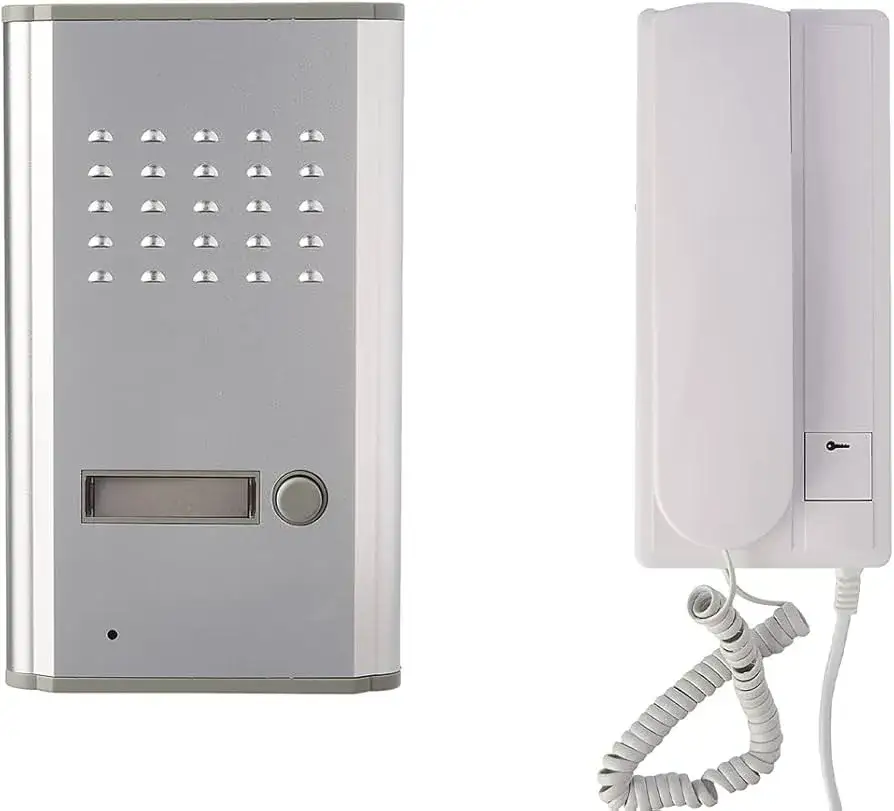

Niezbędnik instalatora: Skompletuj te narzędzia przed pracą
Aby praca przebiegła sprawnie i bezproblemowo, upewnij się, że masz pod ręką następujące narzędzia:
- Śrubokręty: Zarówno krzyżakowy, jak i płaski, najlepiej z izolowaną rękojeścią dla dodatkowego bezpieczeństwa.
- Ściągacz izolacji lub ostry nożyk: Niezbędny do precyzyjnego przygotowania końcówek przewodów.
- Miernik napięcia (multimetr): To opcja, ale gorąco ją polecam. Multimetr znacząco ułatwi identyfikację poszczególnych żył i weryfikację instalacji.
- Ewentualnie kostka lub złączki: Jeśli okaże się, że przewody w ścianie są zbyt krótkie, przydadzą się do ich bezpiecznego przedłużenia.
Analiza starego unifonu: Zrób zdjęcia i zanotuj kolory kabli!
Zanim zabierzesz się za demontaż starego unifonu, poświęć chwilę na dokładne udokumentowanie jego podłączeń. Zrób kilka wyraźnych zdjęć, a następnie zanotuj, który kolor kabla jest podłączony do którego zacisku. To kluczowa wskazówka! W starszych instalacjach kolory kabli często nie są standardowe, a taka notatka może okazać się bezcenna, nawet jeśli finalnie będziesz musiał identyfikować żyły metodą prób i błędów.

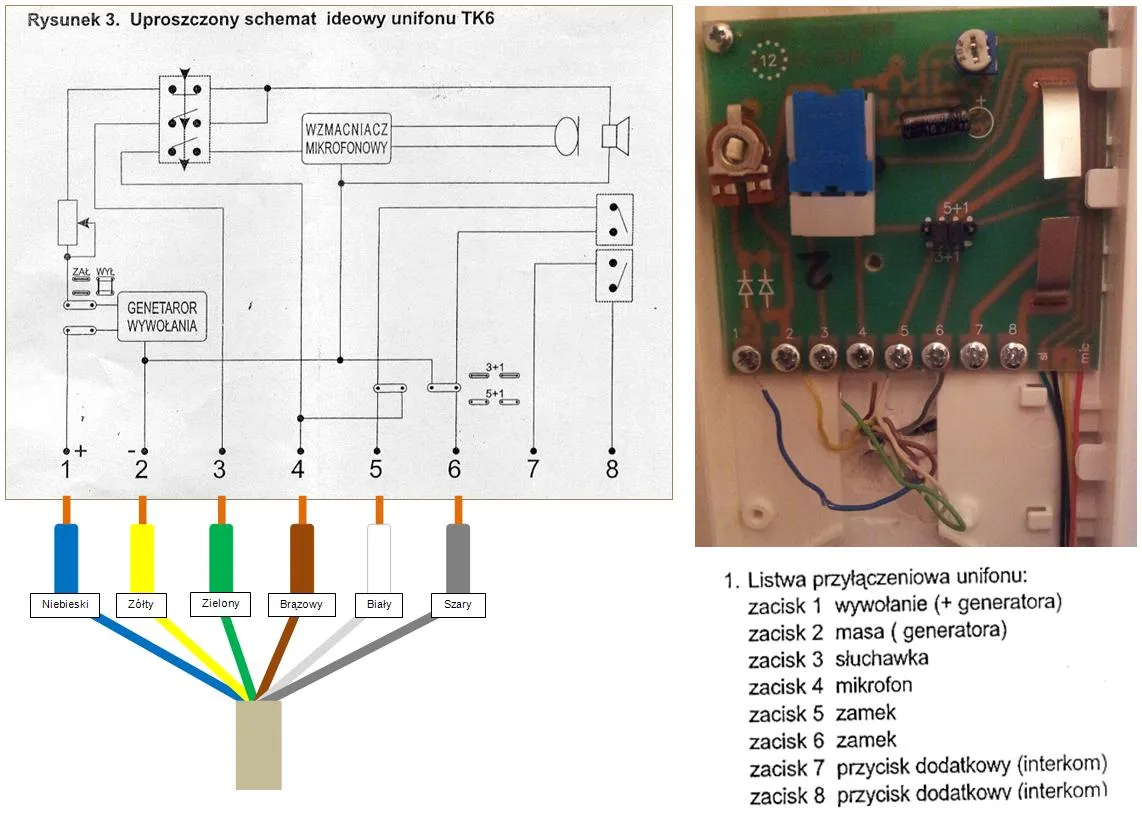

Jak zidentyfikować każdą z 5 żył domofonu?
Funkcje poszczególnych żył: Masa, słuchawka, mikrofon, dzwonek i zamek
W 5-żyłowej instalacji domofonowej każda żyła ma swoje ściśle określone zadanie. Zrozumienie ich funkcji to podstawa sukcesu. Oto one:
- Żyła masowa (-): To wspólny punkt odniesienia dla całego systemu. Bez niej nic nie zadziała.
- Żyła słuchawki (SPK/Głośnik): Odpowiada za przesyłanie dźwięku z kasety zewnętrznej (na dole bloku) do Twojego unifonu.
- Żyła mikrofonu (MIC): Przesyła Twój głos z unifonu do kasety zewnętrznej.
- Żyła wywołania (RING/Dzwonek): Odpowiada za sygnał dzwonka, informujący Cię o tym, że ktoś dzwoni.
- Żyła elektrozaczepu (Zamek/SW): Służy do otwierania zamka w drzwiach wejściowych do klatki.

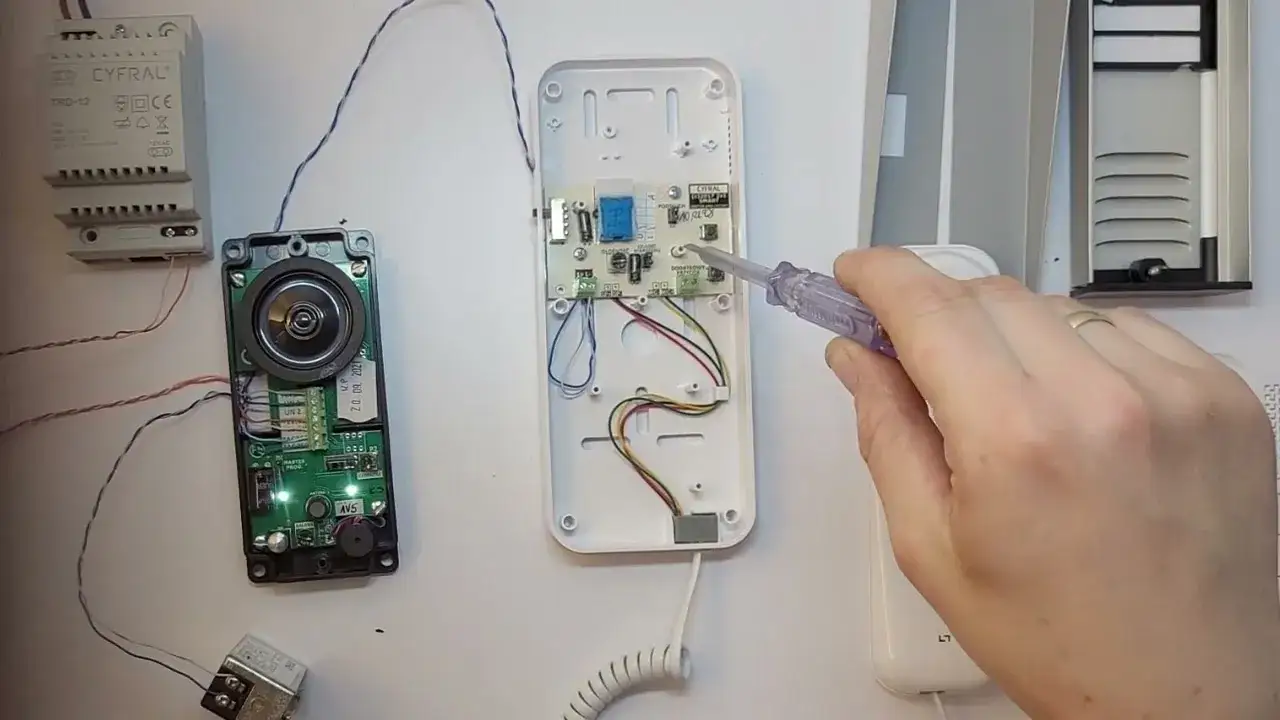

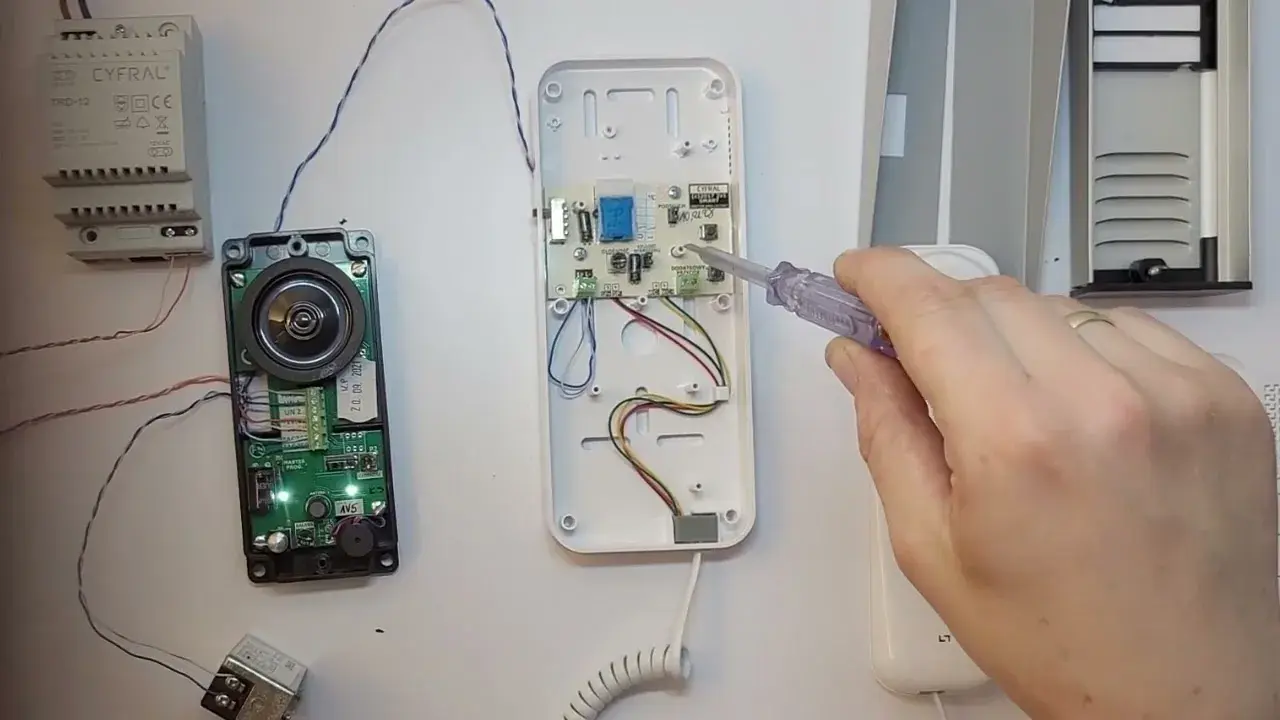

Metoda "na słuch", czyli praktyczny sposób na odnalezienie żyły głośnika i mikrofonu
Potwierdzenie żyły dzwonka (wywołania) i masy
Ostatni element układanki: Jak zlokalizować żyłę elektrozaczepu?
Skoro już wiesz, za co odpowiada każda żyła, przejdźmy do praktycznej identyfikacji. Pamiętaj, że zawsze zaczynamy od odłączonego zasilania!
- Zlokalizuj żyłę masową (-): Jeśli masz multimetr, to najprostszy sposób. Podłącz jedną sondę do uziemienia (np. kaloryfera, jeśli masz pewność, że jest uziemiony) lub do metalowej obudowy centrali domofonowej (jeśli masz do niej dostęp i wiesz, że jest to masa). Drugą sondą dotykaj kolejnych żył. Żyła masowa powinna wykazać ciągłość lub najniższe napięcie względem masy. Jeśli nie masz multimetru, często żyła masowa jest połączona z metalowym elementem w starym unifonie lub jest oznaczona kolorem czarnym/niebieskim, ale to nie jest reguła. Możesz też spróbować podłączyć ją do zacisku "MASA" w nowym unifonie i testować pozostałe żyły.
- Znajdź żyłę słuchawki (SPK/Głośnik): Po podłączeniu żyły masowej do odpowiedniego zacisku w nowym unifonie (oznaczonego jako "Masa", "GND" lub "-"), weź słuchawkę do ucha. Następnie, delikatnie dotykaj kolejnymi żyłami (pojedynczo!) do zacisku "Słuchawka" lub "SPK" w unifonie. Poproś kogoś, aby zadzwonił do Ciebie z dołu. Jeśli usłyszysz dźwięk w słuchawce, to właśnie znalazłeś żyłę słuchawki.
- Zidentyfikuj żyłę mikrofonu (MIC): Gdy masz już podłączoną masę i słuchawkę, spróbuj dotykać pozostałymi żyłami do zacisku "Mikrofon" lub "MIC". Trzymając słuchawkę przy uchu, mów do mikrofonu unifonu i poproś osobę na dole, aby sprawdziła, czy Cię słychać. Jeśli tak, to masz żyłę mikrofonu.
- Odnajdź żyłę wywołania (RING/Dzwonek): Z podłączoną masą, słuchawką i mikrofonem, pozostała Ci jedna lub dwie żyły. Dotknij jedną z nich do zacisku "Dzwonek" lub "RING". Poproś kogoś, aby zadzwonił. Jeśli usłyszysz sygnał wywołania w unifonie, to znalazłeś żyłę dzwonka.
- Zlokalizuj żyłę elektrozaczepu (Zamek/SW): Ostatnia żyła, która została, to zazwyczaj żyła elektrozaczepu. Podłącz ją do zacisku "Zamek" lub "SW". Po podłączeniu wszystkich żył i włączeniu zasilania, naciśnij przycisk otwierania drzwi w unifonie. Jeśli usłyszysz charakterystyczne "brzęczenie" otwierającego się zamka na dole, to gratuluję wszystkie żyły zostały poprawnie zidentyfikowane!
Pamiętaj, że cierpliwość jest kluczem. Czasami trzeba kilka razy spróbować, ale z pewnością uda Ci się poprawnie zidentyfikować każdą żyłę.
Montaż unifonu krok po kroku
Krok 1: Bezpieczny demontaż starego aparatu
Zakładam, że zasilanie jest już odłączone. Teraz możesz przystąpić do demontażu starego unifonu. Odkręć śrubki mocujące obudowę, a następnie delikatnie ją zdejmij. Korzystając ze zdjęć, które zrobiłeś wcześniej, ostrożnie odłącz przewody od zacisków. Zazwyczaj wystarczy poluzować śrubki i wyjąć kable. Zachowaj ostrożność, aby nie uszkodzić przewodów wychodzących ze ściany.
Krok 2: Przygotowanie przewodów w ścianie do podłączenia
Po odłączeniu starego unifonu, przyjrzyj się przewodom wychodzącym ze ściany. Jeśli izolacja jest postrzępiona, uszkodzona lub przewody są zbyt krótkie, należy je odpowiednio przygotować. Użyj ściągacza izolacji, aby odsłonić około 5-7 mm miedzianego rdzenia. Upewnij się, że końcówki są czyste i nie ma na nich resztek starej izolacji. Prawidłowo przygotowane przewody to podstawa stabilnego połączenia.
Krok 3: Konfiguracja zworek w nowym unifonie klucz do sukcesu
Większość nowoczesnych unifonów, takich jak wspomniany Cyfral Smart 5P, posiada zworki konfiguracyjne. To małe, plastikowe elementy, które zmieniają sposób działania unifonu, dostosowując go do różnych typów instalacji. Przed podłączeniem przewodów, koniecznie zajrzyj do instrukcji obsługi nowego unifonu. Znajdziesz tam schemat ustawienia zworek dla instalacji 5-żyłowej (analogowej). Prawidłowe ustawienie zworek jest kluczowe dla poprawnego działania urządzenia.
Krok 4: Podłączanie żył do odpowiednich zacisków zgodnie ze schematem
Teraz, mając zidentyfikowane żyły i skonfigurowane zworki, możesz przystąpić do podłączania. Podłącz każdą zidentyfikowaną żyłę (masę, słuchawkę, mikrofon, dzwonek, elektrozaczep) do odpowiedniego zacisku w nowym unifonie. Zazwyczaj zaciski są wyraźnie opisane (np. "Masa", "SPK", "MIC", "RING", "SW"). Upewnij się, że przewody są mocno dokręcone i nie ma ryzyka ich wysunięcia się. Podwójnie sprawdź, czy żadna żyła nie jest podłączona do złego zacisku to najczęstsza przyczyna problemów.
Krok 5: Pierwsze uruchomienie i test funkcjonalności
Po podłączeniu wszystkich żył i zamontowaniu unifonu na ścianie, możesz włączyć zasilanie (włączyć bezpiecznik w skrzynce elektrycznej). Następnie przeprowadź kompleksowy test funkcjonalności. Sprawdź:
- Jakość dźwięku: Czy słyszysz osobę na dole i czy ona słyszy Ciebie?
- Działanie dzwonka: Czy sygnał wywołania działa poprawnie?
- Przycisk otwierania drzwi: Czy elektrozaczep reaguje na naciśnięcie przycisku?
Jeśli wszystko działa bez zarzutu, to gratuluję! Samodzielnie podłączyłeś domofon.
Najczęstsze problemy po podłączeniu domofonu i ich rozwiązania
Głucha cisza w słuchawce? Sprawdź podłączenie masy i głośnika
Jeśli po podłączeniu unifonu w słuchawce panuje głucha cisza, a nikt Cię nie słyszy, najprawdopodobniej problem leży w błędnym podłączeniu żyły masowej lub zamienieniu żyły słuchawki z mikrofonem. Żyła masowa jest fundamentem systemu, a jej brak lub złe podłączenie uniemożliwi komunikację. Sprawdź ponownie te połączenia, upewniając się, że masa jest stabilna, a słuchawka i mikrofon są podłączone do właściwych zacisków.
Dzwonek nie dzwoni? Zdiagnozuj problem z żyłą wywołania
Sytuacja, w której domofon działa, ale dzwonek milczy, jest dość częsta. Zazwyczaj jest to spowodowane nieprawidłowym podłączeniem żyły wywołania (RING). Upewnij się, że ta konkretna żyła jest solidnie przykręcona do odpowiedniego zacisku w Twoim unifonie. Czasami wystarczy lekko poluzowany styk, aby sygnał nie dotarł do dzwonka.
Słychać pisk lub sprzężenie? Prawdopodobnie pomyliłeś mikrofon ze słuchawką
Charakterystyczny pisk, sprzężenie zwrotne lub zniekształcony dźwięk to niemal pewny znak, że zamieniłeś żyłę mikrofonu ze słuchawką. System domofonowy jest bardzo wrażliwy na takie pomyłki. Odłącz zasilanie i po prostu zamień te dwa przewody miejscami. Po ponownym włączeniu zasilania problem powinien zniknąć, a komunikacja stać się czysta.
Przycisk otwierania nie reaguje? Rozwiązania problemu z elektrozaczepem
Jeśli przycisk otwierania drzwi nie reaguje, a zamek na dole pozostaje zamknięty, problem może mieć kilka przyczyn. Najpierw sprawdź podłączenie żyły elektrozaczepu (SW) czy jest dobrze dokręcona i podłączona do właściwego zacisku. Po drugie, upewnij się, że zworki konfiguracyjne w Twoim unifonie są ustawione prawidłowo dla funkcji otwierania zamka. Niektóre unifony wymagają specyficznej konfiguracji zworek dla tej funkcji.
Słyszysz sąsiadów lub oni Ciebie? Możliwe zwarcie.
Wzajemne słyszenie się sąsiadów przez domofon to rzadki, ale irytujący problem. Może to wskazywać na zwarcie w instalacji, zazwyczaj między żyłami, lub na problem w centrali domofonowej w bloku. W takiej sytuacji, jeśli masz pewność, że Twoje podłączenie jest prawidłowe, problem może być poza Twoim mieszkaniem. Warto wtedy skonsultować się z administratorem budynku lub wezwać specjalistę, który sprawdzi całą pionową instalację.
Kiedy wezwać fachowca do domofonu?
Sytuacje, w których samodzielna naprawa może przynieść więcej szkody niż pożytku
Mimo że samodzielny montaż domofonu jest w zasięgu większości osób, są sytuacje, w których wezwanie fachowca jest zdecydowanie najlepszym rozwiązaniem. Nie wahaj się prosić o pomoc, jeśli:
- Nie czujesz się pewnie przy pracy z instalacjami elektrycznymi. Bezpieczeństwo jest najważniejsze, a brak doświadczenia może prowadzić do uszkodzeń lub, co gorsza, zagrożenia zdrowia.
- Instalacja w Twoim mieszkaniu jest nietypowa lub uszkodzona, np. kable są postrzępione, izolacja popękana, a ich stan budzi Twoje obawy.
- Po kilku próbach samodzielnego podłączenia domofon nadal nie działa prawidłowo, a Ty wyczerpałeś już wszystkie dostępne rozwiązania.
Przeczytaj również: Ile kosztuje mieszkanie w bloku? Ukryte koszty i prognozy 2026
Jak rozpoznać, że problem leży po stronie centrali, a nie Twojego mieszkania?
Zdarza się, że problem z domofonem nie leży po stronie Twojego unifonu, lecz w centrali domofonowej całego bloku. Jak to rozpoznać? Jeśli:
- Brak zasilania w całym systemie: Domofony u sąsiadów również nie działają.
- Problemy występują u wielu sąsiadów: To silny sygnał, że usterka jest ogólnobudynkowa.
- W bloku zainstalowany jest system cyfrowy (zazwyczaj 2-żyłowy), a Ty próbujesz podłączyć unifon analogowy. Systemy cyfrowe wymagają zupełnie innej wiedzy i konfiguracji, często z użyciem specjalnych programatorów.
W takich przypadkach najlepiej skontaktować się z zarządcą budynku lub administratorem, który powinien zająć się wezwaniem odpowiedniego serwisu.
