Ten artykuł to praktyczny przewodnik po doborze odpowiednich bezpieczników (wyłączników nadprądowych) do instalacji elektrycznej w mieszkaniu w bloku. Dowiesz się, jak rozszyfrować oznaczenia, dopasować wartości do konkretnych obwodów i zapewnić bezpieczeństwo Twojej instalacji oraz sprzętów. Jako ekspert z doświadczeniem w branży, chcę Cię przeprowadzić przez ten temat krok po kroku, abyś mógł podjąć świadome decyzje dotyczące elektryki w Twoim domu.
Jak dobrać bezpieczniki do mieszkania w bloku kluczowe zasady bezpieczeństwa i wyboru
- Wyłączniki nadprądowe (tzw. "eski") to standard w nowoczesnych instalacjach, zastępując dawne bezpieczniki topikowe.
- Kluczowe parametry to charakterystyka czasowo-prądowa (B dla obwodów domowych, C dla urządzeń z dużym prądem rozruchowym) oraz prąd znamionowy (np. B10 dla oświetlenia, B16 dla gniazdek).
- Urządzenia o dużej mocy, takie jak płyta indukcyjna czy piekarnik, wymagają osobnych obwodów i mocniejszych zabezpieczeń (np. 3xC20 dla płyty indukcyjnej).
- Obowiązkowe elementy nowoczesnej instalacji to wyłącznik różnicowoprądowy (RCD), chroniący przed porażeniem, oraz ogranicznik przepięć (SPD), zabezpieczający elektronikę.
- W starym budownictwie (np. wielka płyta) instalacje często są dwużyłowe lub aluminiowe, co ogranicza możliwości i często wymaga modernizacji.
- Wszelkie prace przy instalacji elektrycznej, w tym wymiana bezpieczników, muszą być wykonywane przez elektryka z odpowiednimi uprawnieniami.
Bezpiecznik cichy strażnik Twojego domu i sprzętu AGD
Wyłączniki nadprądowe, potocznie nazywane "eskami", to prawdziwi cisi strażnicy Twojego domu. Ich podstawową rolą jest ochrona instalacji elektrycznej przed skutkami przeciążeń i zwarć. Gdy w obwodzie pojawi się zbyt duży prąd czy to z powodu podłączenia zbyt wielu urządzeń, czy nagłego zwarcia bezpiecznik natychmiast reaguje, rozłączając zasilanie. Dzięki temu chronimy nie tylko przewody przed przegrzaniem i stopieniem, co mogłoby doprowadzić do pożaru, ale także nasz cenny sprzęt AGD przed uszkodzeniem. To proste, ale niezwykle skuteczne rozwiązanie, które daje nam spokój ducha.
Stare budownictwo vs. nowe deweloperskie: różne wyzwania, ten sam cel: bezpieczeństwo
Niezależnie od tego, czy mieszkasz w bloku z wielkiej płyty, czy w nowoczesnym apartamentowcu, cel jest zawsze ten sam: bezpieczna i niezawodna instalacja elektryczna. W starym budownictwie często spotykamy instalacje dwużyłowe, aluminiowe przewody i dawne bezpieczniki topikowe. Nowe mieszkania deweloperskie to z kolei miedź, instalacje trzyżyłowe, wyłączniki nadprądowe, wyłączniki różnicowoprądowe (RCD) i ograniczniki przepięć (SPD). Wyzwania są różne, ale moja rola jako eksperta polega na tym, aby pomóc Ci zrozumieć te różnice i zapewnić najwyższy poziom bezpieczeństwa, niezależnie od wieku Twojej instalacji.
Konsekwencje błędnego doboru: od spalonych urządzeń po ryzyko pożaru
Niewłaściwy dobór bezpieczników to nie tylko drobna niedogodność, ale realne zagrożenie. Zbyt słabe zabezpieczenia będą często "wybijać", przerywając zasilanie i frustrując domowników. Zbyt mocne z kolei mogą doprowadzić do znacznie poważniejszych problemów:
- Uszkodzenie sprzętów: Brak odpowiedniej ochrony może sprawić, że w przypadku awarii prąd o zbyt dużej wartości uszkodzi podłączone urządzenia.
- Przegrzewanie się przewodów: To jeden z najgroźniejszych scenariuszy. Przewody, które nie są odpowiednio zabezpieczone, mogą się przegrzewać, topić izolację, a w konsekwencji doprowadzić do zwarcia i pożaru instalacji.
- Ryzyko porażenia: Chociaż bezpieczniki nadprądowe nie chronią bezpośrednio przed porażeniem, to ich niewłaściwy dobór może pośrednio wpływać na ogólny poziom bezpieczeństwa.
Chcę to wyraźnie podkreślić: "watowanie" starych bezpieczników topikowych jest skrajnie niebezpieczne i grozi pożarem! Nigdy tego nie rób.
Oznaczenia na bezpiecznikach: jak je rozszyfrować?
Kiedy patrzymy na bezpiecznik w rozdzielnicy, widzimy na nim pewne symbole i liczby. Na pierwszy rzut oka mogą wydawać się tajemnicze, ale zapewniam Cię, że ich rozszyfrowanie jest prostsze, niż myślisz. To klucz do zrozumienia, jak działa Twoja instalacja.

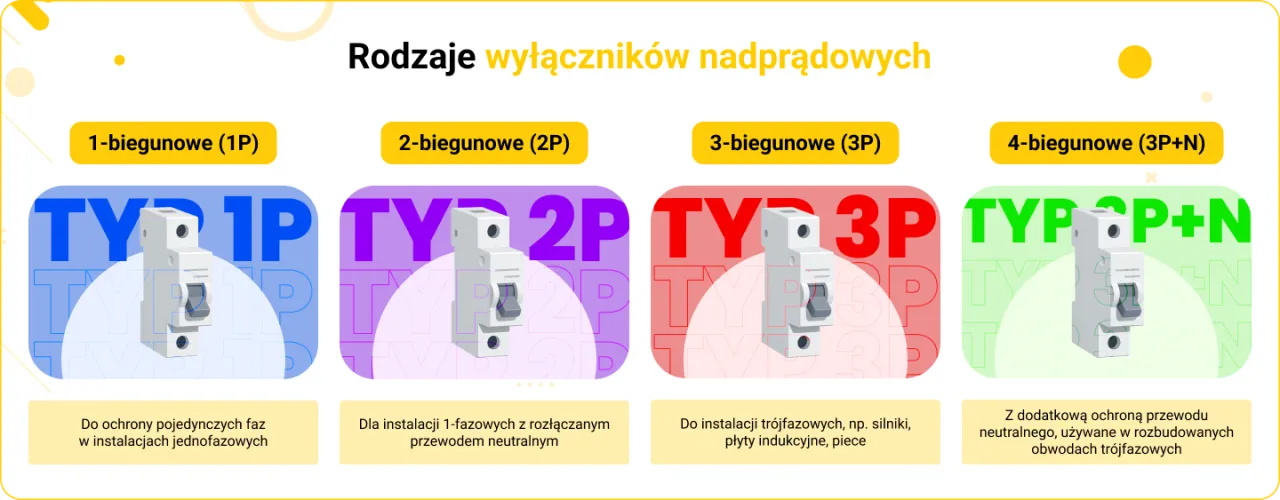

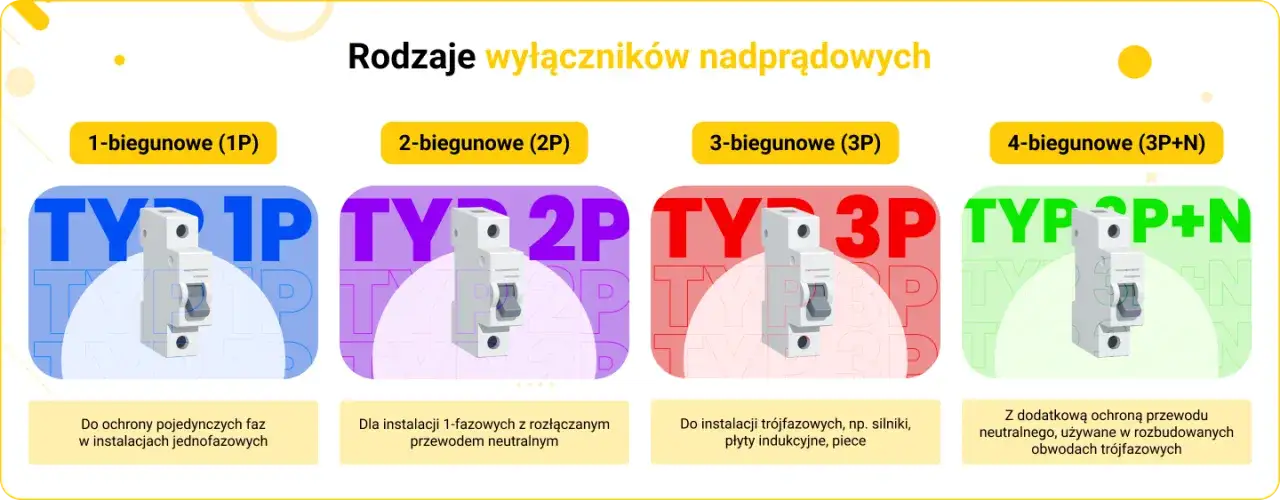

Litera, która ma znaczenie: co oznacza B, a co C na wyłączniku?
Litera na wyłączniku nadprądowym to tak zwana charakterystyka czasowo-prądowa. Określa ona, jak szybko bezpiecznik zareaguje na przeciążenie. W mieszkaniach najczęściej spotykamy dwa typy:
- Charakterystyka B: To standard w instalacjach domowych. Oznacza, że wyłącznik zadziała, gdy prąd przekroczy wartość znamionową od 3 do 5 razy. Jest idealny do zabezpieczania obwodów oświetleniowych oraz gniazd wtykowych ogólnego przeznaczenia, gdzie nie występują duże prądy rozruchowe (np. telewizor, komputer, czajnik).
- Charakterystyka C: Tego typu wyłączniki są przeznaczone do zabezpieczania urządzeń o większych prądach rozruchowych, czyli takich, które w momencie włączenia pobierają chwilowo znacznie więcej prądu niż podczas normalnej pracy. Przykładem mogą być silniki elektryczne, transformatory czy niektóre elektronarzędzia. Wyłącznik C zadziała, gdy prąd przekroczy wartość znamionową od 5 do 10 razy. W mieszkaniach spotyka się je rzadziej, np. do zabezpieczenia gniazda w garażu.
Istnieje również charakterystyka A, ale jest ona bardzo czuła i praktycznie niespotykana w typowych instalacjach mieszkaniowych.
Ampery pod kontrolą: co mówi nam liczba 10, 16, 20?
Liczba, która towarzyszy literze (np. B10, B16, C20), oznacza prąd znamionowy w Amperach (A). Jest to maksymalny prąd, jaki obwód może bezpiecznie przenosić przez długi czas, nie powodując przegrzewania się przewodów. Jeśli prąd w obwodzie przekroczy tę wartość (z uwzględnieniem charakterystyki czasowo-prądowej), bezpiecznik zadziała. To właśnie ta wartość jest kluczowa przy doborze zabezpieczeń do konkretnych obwodów.
Szybki przewodnik po symbolach: jak zidentyfikować swoje bezpieczniki bez wzywania fachowca?
Aby zidentyfikować swoje bezpieczniki, wystarczy otworzyć rozdzielnicę elektryczną w Twoim mieszkaniu. Zazwyczaj znajduje się ona w przedpokoju lub w innym łatwo dostępnym miejscu. Na każdym wyłączniku nadprądowym (to te małe "pstryczki") znajdziesz wyraźne oznaczenia literowo-liczbowe, np. "B16", "C10". Odczytaj je, a już będziesz wiedział, z jakimi zabezpieczeniami masz do czynienia. Pamiętaj jednak, aby nigdy nie dotykać wnętrza rozdzielnicy, jeśli nie masz odpowiednich uprawnień i wiedzy. Sama identyfikacja oznaczeń jest bezpieczna, ale wszelkie manipulacje zostaw elektrykowi.
Dobór bezpieczników: jaki typ do jakiego obwodu w mieszkaniu?
Teraz, gdy już wiesz, co oznaczają symbole na bezpiecznikach, przejdźmy do konkretów. Jakie wartości i charakterystyki będą optymalne dla poszczególnych obwodów w Twoim mieszkaniu? To pytanie zadaje sobie wielu moich klientów.
Obwód oświetleniowy: dlaczego bezpiecznik B10 to najczęstszy wybór?
Dla obwodów oświetleniowych w mieszkaniu bezpiecznik B10 (10 Amperów o charakterystyce B) to najczęstszy i zazwyczaj w pełni wystarczający wybór. Nowoczesne oświetlenie LED pobiera bardzo mało prądu, a nawet tradycyjne żarówki nie stanowią dla takiego zabezpieczenia większego wyzwania. Charakterystyka B zapewnia szybką reakcję na ewentualne zwarcia, co jest ważne w obwodach, gdzie rzadko występują nagłe, duże skoki prądu.
Gniazdka ogólnego użytku: kiedy B16 to absolutna podstawa?
Standardem dla obwodów gniazd ogólnego przeznaczenia jest bezpiecznik B16 (16 Amperów o charakterystyce B). Taka wartość pozwala na bezpieczne podłączanie większości urządzeń domowych, takich jak odkurzacz, czajnik elektryczny, żelazko, telewizor czy komputer. Jest to kompromis pomiędzy ochroną przewodów a możliwością komfortowego korzystania z wielu sprzętów jednocześnie. Instalacje w nowych mieszkaniach prawie zawsze mają gniazdka zabezpieczone B16.
Sprzęty o dużej mocy (płyta indukcyjna, piekarnik): dlaczego wymagają osobnego traktowania?
Urządzenia o dużej mocy, takie jak płyta indukcyjna, piekarnik elektryczny, przepływowy podgrzewacz wody czy klimatyzator, to zupełnie inna kategoria. One pobierają znacznie więcej prądu i dlatego wymagają:
- Dedykowanych obwodów: Każde takie urządzenie powinno mieć swój własny, niezależny obwód, prowadzony bezpośrednio od rozdzielnicy.
- Mocniejszych zabezpieczeń: Zazwyczaj są to wyłączniki o wyższym prądzie znamionowym i często o charakterystyce C. Przykładowo, nowoczesna płyta indukcyjna często wymaga zabezpieczenia trójfazowego 3xC20 (trzy wyłączniki C20, po jednym na każdą fazę). Piekarnik elektryczny może wymagać C16 lub C20, w zależności od jego mocy.
Ignorowanie tych zasad to prosta droga do częstego "wybijania" bezpieczników lub, co gorsza, przeciążania instalacji.
Instalacja trójfazowa ("siła"): czy na pewno jej potrzebujesz?
Instalacja trójfazowa, potocznie nazywana "siłą", dostarcza do mieszkania trzy fazy prądu zamiast jednej. W większości mieszkań w blokach jest to zbędne. Staje się jednak koniecznością, gdy planujesz zakup płyty indukcyjnej o dużej mocy, która wymaga podłączenia do trzech faz, aby w pełni wykorzystać swój potencjał. Czasem "siła" jest również przydatna do bardzo specyficznych, energochłonnych urządzeń w warsztatach domowych. Jeśli nie masz takich planów, prawdopodobnie wystarczy Ci standardowa instalacja jednofazowa.
Nowoczesna rozdzielnica: co oprócz bezpieczników nadprądowych?
Współczesna rozdzielnica elektryczna to znacznie więcej niż tylko rząd wyłączników nadprądowych. Aby zapewnić pełne bezpieczeństwo i komfort użytkowania, musimy pomyśleć o dodatkowych elementach ochronnych, które są dziś standardem.
Wyłącznik różnicowoprądowy (RCD): Twój anioł stróż chroniący przed porażeniem
Wyłącznik różnicowoprądowy, czyli RCD (Residual Current Device), to absolutny must-have w każdej nowoczesnej instalacji. Ja nazywam go "aniołem stróżem", ponieważ jego głównym zadaniem jest ochrona ludzi przed porażeniem prądem elektrycznym. Działa on na zasadzie pomiaru różnicy prądów płynących w przewodach fazowym i neutralnym. Jeśli wykryje, że część prądu "ucieka" poza instalację (np. przez ciało człowieka dotykającego uszkodzonego urządzenia), natychmiast rozłącza obwód. Zazwyczaj stosuje się wyłączniki o prądzie różnicowym 30mA. To obowiązkowy element nowych lub modernizowanych instalacji, który ratuje życie.
Ogranicznik przepięć (SPD): tarcza dla Twojej elektroniki przed burzą
Ogranicznik przepięć, czyli SPD (Surge Protective Device), to kolejna ważna warstwa ochrony, zwłaszcza w dobie wszechobecnej elektroniki. Jego zadaniem jest ochrona instalacji i podłączonych urządzeń przed skutkami przepięć, czyli nagłych, chwilowych wzrostów napięcia. Takie przepięcia mogą być wywołane na przykład przez wyładowania atmosferyczne (uderzenia pioruna) lub procesy łączeniowe w sieci energetycznej. SPD "przejmuje" nadmiar energii i odprowadza go do ziemi, zanim dotrze on do Twojego telewizora, komputera czy lodówki, chroniąc je przed uszkodzeniem.

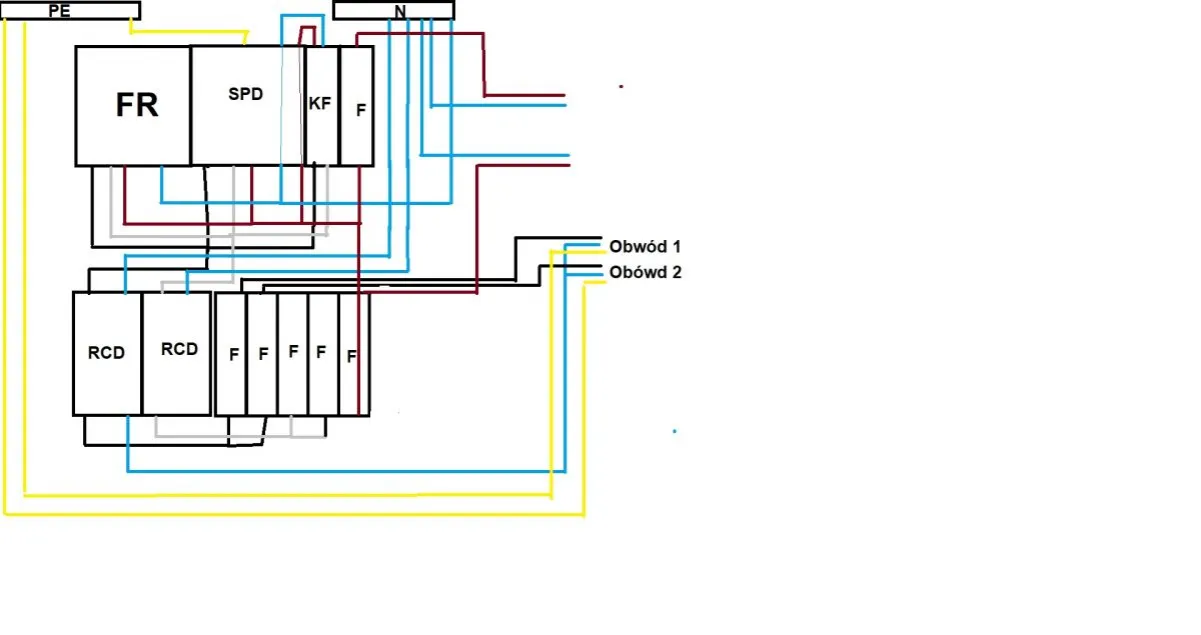

Układ nowej tablicy: jak powinna wyglądać logiczna i bezpieczna konstrukcja?
Nowoczesna rozdzielnica elektryczna powinna być zaprojektowana w sposób logiczny i bezpieczny. Zazwyczaj kolejność montażu wygląda następująco: na początku znajduje się wyłącznik główny, który pozwala odciąć zasilanie w całym mieszkaniu. Następnie montuje się wyłączniki różnicowoprądowe (RCD), które zabezpieczają grupy obwodów. Dopiero za nimi umieszcza się wyłączniki nadprądowe (tzw. "eski") dla poszczególnych obwodów (oświetlenie, gniazdka, kuchnia itp.). Ograniczniki przepięć (SPD) zazwyczaj montuje się zaraz za wyłącznikiem głównym. Taki układ zapewnia przejrzystość, łatwość obsługi i maksymalne bezpieczeństwo.
Stare instalacje w blokach: wyzwania i rozwiązania
Pracując jako elektryk, często spotykam się z instalacjami w starszych blokach, które stawiają przed nami specyficzne wyzwania. Zrozumienie ich ograniczeń jest kluczowe dla zapewnienia bezpieczeństwa.
Instalacja dwużyłowa: największe ograniczenie starych bloków
Wiele mieszkań w starych blokach, szczególnie tych z wielkiej płyty, posiada instalacje dwużyłowe. Oznacza to, że w gniazdkach i punktach oświetleniowych brakuje oddzielnego przewodu ochronnego PE (żółto-zielonego). Jest to największe ograniczenie, ponieważ uniemożliwia prawidłowe działanie wyłączników różnicowoprądowych (RCD), które wymagają obecności tego przewodu do detekcji upływu prądu. W takiej sytuacji, nawet jeśli zamontujemy RCD w rozdzielnicy, jego funkcja ochronna będzie mocno ograniczona, a w wielu przypadkach wręcz niemożliwa do realizacji zgodnie z normami.
Aluminiowe przewody: dlaczego nie można bezkarnie zwiększać mocy bezpieczników?
Stare instalacje często mają przewody aluminiowe, które charakteryzują się mniejszą obciążalnością prądową niż przewody miedziane o tym samym przekroju. Co więcej, przekroje tych przewodów w dawnych latach były często dobierane do znacznie mniejszych obciążeń, niż te, z którymi mamy do czynienia dzisiaj (np. płyta indukcyjna, piekarnik, zmywarka, pralka). Dlatego nie wolno bezmyślnie zwiększać wartości bezpieczników, licząc, że to rozwiąże problem częstego "wybijania". Zwiększenie bezpiecznika bez sprawdzenia stanu i przekroju przewodów może doprowadzić do ich przegrzewania, topienia izolacji, a w konsekwencji do zwarcia i pożaru. To śmiertelnie niebezpieczne.
Watowanie starych bezpieczników topikowych jest skrajnie niebezpieczne i grozi pożarem.
Kiedy modernizacja jest nieunikniona? Sygnały, których nie wolno ignorować
Są pewne sygnały, które jasno wskazują, że modernizacja instalacji elektrycznej jest nie tylko zalecana, ale wręcz konieczna. Jako elektryk zawsze zwracam uwagę na następujące objawy:
- Częste wybijanie bezpieczników: Jeśli bezpieczniki wybijają bez wyraźnej przyczyny lub przy podłączeniu standardowych urządzeń.
- Migotanie świateł: Może świadczyć o niestabilności napięcia lub problemach z przewodami.
- Iskrzenie w gniazdkach lub wyłącznikach: To bardzo poważny sygnał alarmowy, wymagający natychmiastowej interwencji.
- Zapach spalenizny: Jakikolwiek zapach spalenizny z okolic gniazdek czy rozdzielnicy to sygnał do natychmiastowego odcięcia zasilania i wezwania elektryka.
- Zakup nowych, energochłonnych urządzeń: Jeśli planujesz montaż płyty indukcyjnej, klimatyzacji czy przepływowego podgrzewacza wody, stara instalacja może sobie z nimi nie poradzić.
- Generalny remont mieszkania: To idealny moment na kompleksową modernizację instalacji, zanim ściany zostaną wykończone.
Wymiana bezpieczników: kiedy i jak działać?
Doszliśmy do kluczowego punktu. Wiele osób zastanawia się, czy może samodzielnie wymienić bezpieczniki lub całą rozdzielnicę. Moja odpowiedź jest jednoznaczna i oparta na wieloletnim doświadczeniu oraz przepisach.
Czy mogę wymienić bezpieczniki samodzielnie? Prawo i zdrowy rozsądek
Zgodnie z polskimi przepisami (Prawo budowlane i normy SEP), wszelkie prace przy instalacji elektrycznej, w tym wymiana tablicy z bezpiecznikami czy samych wyłączników nadprądowych, muszą być wykonywane przez elektryka z odpowiednimi uprawnieniami. Mowa tu o świadectwie kwalifikacyjnym "E" (eksploatacja), a w przypadku bardziej skomplikowanych prac, również "D" (dozór). Samodzielna wymiana jest nie tylko nielegalna, ale przede wszystkim niebezpieczna. Ryzykujesz porażeniem prądem, uszkodzeniem instalacji, a w konsekwencji pożarem. Zdrowy rozsądek podpowiada, że z prądem nie ma żartów lepiej zaufać profesjonaliście.
Jak znaleźć dobrego elektryka z uprawnieniami SEP?
Znalezienie dobrego elektryka to podstawa. Zawsze polecam szukać specjalistów poprzez:
- Rekomendacje: Zapytaj znajomych, rodzinę, sąsiadów, czy mogą polecić sprawdzonego fachowca.
- Weryfikacja kwalifikacji: Dobry elektryk bez problemu okaże Ci swoje uprawnienia SEP. Nie wahaj się o nie zapytać!
- Doświadczenie i specjalizacja: Upewnij się, że elektryk ma doświadczenie w pracach, które chcesz zlecić (np. modernizacja instalacji w bloku).
Pamiętaj, że oszczędzanie na elektryku to oszczędzanie na własnym bezpieczeństwie.
Przeczytaj również: Kratka wentylacyjna do łazienki w bloku: Wybierz mądrze i bez kar!
Protokół z pomiarów elektrycznych: dlaczego jest to dokument na wagę złota?
Po wykonaniu prac elektrycznych, zwłaszcza tych związanych z modernizacją lub wymianą rozdzielnicy, elektryk powinien sporządzić protokół z pomiarów elektrycznych. To dokument na wagę złota! Potwierdza on, że instalacja jest bezpieczna, została wykonana zgodnie z obowiązującymi normami i przepisami, a wszystkie zabezpieczenia działają prawidłowo. Protokół ten jest nie tylko dowodem dla Ciebie, ale może być również wymagany przez ubezpieczyciela w przypadku awarii lub przez zarządcę budynku. Zawsze żądaj tego dokumentu to Twoje potwierdzenie, że praca została wykonana fachowo i bezpiecznie.
