Domofon w bloku: Jak działa, typy, awarie? Kto odpowiada za naprawy?

Domofon to nieodłączny element każdego polskiego bloku mieszkalnego, a jego codzienne działanie często bierzemy za pewnik. Jednak zrozumienie, jak ten z pozoru prosty system komunikacji funkcjonuje, z jakich elementów się składa i jakie są różnice między poszczególnymi typami, może okazać się niezwykle przydatne. Pozwala to nie tylko lepiej korzystać z udogodnień, ale także sprawniej reagować w przypadku awarii i wiedzieć, kto jest odpowiedzialny za ich usunięcie.

Krok po kroku: droga sygnału od furtki do Twojego mieszkania

Zastanawiałeś się kiedyś, co dokładnie dzieje się od momentu, gdy gość naciska przycisk domofonu przy wejściu do bloku, aż do chwili, gdy drzwi się otwierają? To fascynujący proces, który opiera się na precyzyjnej wymianie sygnałów. Jako ekspert w tej dziedzinie, wyjaśnię Ci to krok po kroku:

1. Naciśnięcie przycisku na kasecie zewnętrznej: Wszystko zaczyna się, gdy osoba stojąca przed wejściem do budynku wybiera numer Twojego mieszkania i naciska przypisany do niego przycisk. Kaseta zewnętrzna, zwana też bramofonem, rejestruje ten sygnał.
2. Wysłanie sygnału wywołania: Sygnał z kasety zewnętrznej jest przesyłany poprzez okablowanie do centrali domofonowej. Centrala identyfikuje numer mieszkania i kieruje sygnał wywołania bezpośrednio do Twojego unifonu.
3. Dzwonek w mieszkaniu: Twój unifon odbiera sygnał i generuje dźwięk dzwonka, informując Cię o wizycie. To moment, w którym decydujesz, czy chcesz odebrać połączenie.
4. Nawiązanie komunikacji audio: Gdy podnosisz słuchawkę unifonu (lub aktywujesz tryb głośnomówiący w nowszych modelach), nawiązujesz dwukierunkowe połączenie audio z osobą na zewnątrz. Możesz rozmawiać, aby upewnić się, kto Cię odwiedza.
5. Wysłanie impulsu do elektrozaczepu: Jeśli zdecydujesz się wpuścić gościa, naciskasz dedykowany przycisk na unifonie. Ten przycisk wysyła krótki impuls elektryczny z powrotem do centrali, a stamtąd do elektrozaczepu w drzwiach.
6. Otwarcie drzwi: Elektrozaczep, będący zamkiem elektromagnetycznym, po otrzymaniu impulsu zwalnia rygiel na kilka sekund, umożliwiając otwarcie drzwi wejściowych. Po upływie tego czasu rygiel ponownie się blokuje.

Jak widać, to zgrany mechanizm, w którym każdy element ma swoje kluczowe zadanie. Bez jednego z nich cały system nie mógłby prawidłowo działać.

Kluczowe elementy układanki: poznaj budowę systemu domofonowego

Aby w pełni zrozumieć działanie domofonu, musimy przyjrzeć się jego głównym komponentom. Każdy z nich pełni określoną funkcję, a ich współpraca tworzy spójny i efektywny system. Oto one:

• Kaseta zewnętrzna (bramofon): To panel montowany przy wejściu do budynku, który jest pierwszym punktem kontaktu dla gościa. Zawiera przyciski wywołania przypisane do poszczególnych mieszkań, mikrofon do zbierania głosu osoby na zewnątrz oraz głośnik do odtwarzania głosu mieszkańca. Często wyposażona jest również w klawiaturę numeryczną do otwierania drzwi kodem lub czytnik breloków zbliżeniowych.
• Unifon: Urządzenie znajdujące się w Twoim mieszkaniu. Najczęściej ma formę słuchawki, którą podnosisz, aby rozmawiać. Posiada również przycisk do otwierania drzwi. Nowoczesne unifony mogą być bezsłuchawkowe, działające w trybie głośnomówiącym.
• Centrala (moduł elektroniczny i zasilacz): To serce całego systemu. Zazwyczaj ukryta w skrzynce technicznej, zarządza wszystkimi połączeniami, kieruje sygnały wywołania do odpowiednich unifonów, przetwarza sygnały audio i wideo (w wideodomofonach) oraz dostarcza zasilanie do wszystkich komponentów. To ona decyduje, który unifon ma zadzwonić i kiedy elektrozaczep ma się zwolnić.
• Elektrozaczep: Jest to specjalny zamek elektromagnetyczny montowany w ościeżnicy drzwi wejściowych. Jego zadaniem jest zwalnianie rygla drzwi po otrzymaniu impulsu elektrycznego z unifonu, co umożliwia ich otwarcie. Bez elektrozaczepu domofon nie spełniałby swojej podstawowej funkcji kontroli dostępu.
• Okablowanie: Niewidoczne, ale absolutnie kluczowe. To sieć przewodów, która łączy wszystkie wymienione elementy w spójną całość. Odpowiednie okablowanie jest niezbędne do przesyłania sygnałów zasilania, audio, wideo i sterowania między kasetą, unifonami a centralą.

Kaseta zewnętrzna: więcej niż tylko przyciski i mikrofon

Kaseta zewnętrzna, często nazywana bramofonem, to wizytówka systemu domofonowego. To właśnie z nią jako pierwszą styka się Twój gość. Oprócz podstawowych funkcji, takich jak przyciski wywołania, mikrofon i głośnik, współczesne kasety oferują znacznie więcej. Coraz częściej spotykamy modele z klawiaturą numeryczną, która umożliwia otwarcie drzwi za pomocą kodu, co jest wygodną alternatywą dla kluczy. Popularne stają się także czytniki breloków zbliżeniowych lub kart RFID, które pozwalają na szybkie i bezdotykowe wejście do budynku. W wideodomofonach kaseta jest wyposażona również w kamerę, która przesyła obraz do monitora w mieszkaniu.

Unifon w mieszkaniu: Twoje centrum dowodzenia

Unifon to Twoje osobiste centrum dowodzenia w systemie domofonowym. To przez niego komunikujesz się z osobą na zewnątrz i decydujesz o jej wpuszczeniu. Klasyczny unifon ma formę słuchawki, którą podnosisz, aby rozmawiać, oraz przycisk do otwierania drzwi. Jednak rynek oferuje coraz więcej nowoczesnych rozwiązań. Coraz popularniejsze stają się modele bezsłuchawkowe, które działają w trybie głośnomówiącym, co zwiększa komfort użytkowania. Niektóre unifony cyfrowe posiadają również wyświetlacze LCD, które mogą pokazywać numer dzwoniącego mieszkania lub inne przydatne informacje.

Elektrozaczep i centrala: cisi bohaterowie systemu

Elektrozaczep to prawdziwy cichy bohater systemu domofonowego. Zamontowany w ościeżnicy drzwi, jest to zamek elektromagnetyczny, który po otrzymaniu impulsu elektrycznego zwalnia rygiel, umożliwiając otwarcie drzwi. Bez niego, nawet najlepszy system komunikacji nie spełniałby swojej funkcji kontroli dostępu. To właśnie dzięki niemu możesz zdalnie wpuścić gościa, nie ruszając się z mieszkania.

Centrala domofonowa to z kolei "mózg" całej instalacji. Jest to moduł elektroniczny, który zarządza wszystkimi połączeniami, kieruje sygnały wywołania do właściwych unifonów i przetwarza sygnały audio (a w wideodomofonach również wideo). Co więcej, centrala pełni funkcję zasilacza, dostarczając energię do wszystkich elementów systemu. Bez niej żadne połączenie nie byłoby możliwe, a elektrozaczep pozostałby zablokowany.

Analogowy czy cyfrowy? Sprawdź, jaki domofon masz w swoim bloku

Kiedy mówimy o domofonach w blokach, często spotykamy się z rozróżnieniem na systemy analogowe i cyfrowe. Z mojego doświadczenia wynika, że zrozumienie tej różnicy jest kluczowe, zwłaszcza gdy myślimy o modernizacji lub rozwiązywaniu problemów. To, jaki typ domofonu masz w swoim bloku, zależy w dużej mierze od wieku budynku i zastosowanych technologii.

Domofon analogowy: klasyka w starszym budownictwie

Domofony analogowe to starsze, ale wciąż powszechne rozwiązanie, szczególnie w blokach z lat 70., 80. czy 90. Ich działanie opiera się na prostocie: od centrali domofonowej do każdego mieszkania biegnie osobny przewód wywołania. Oznacza to, że im więcej mieszkań, tym więcej żył w okablowaniu jest potrzebnych. Systemy te są zazwyczaj mniej skomplikowane w budowie, ale ich rozbudowa i diagnostyka mogą być bardziej czasochłonne ze względu na dużą liczbę połączeń. Ich główną cechą jest to, że sygnał audio jest przesyłany w sposób ciągły, analogowy.

Domofon cyfrowy: standard nowoczesnych osiedli i jego zalety

Domofony cyfrowe to nowoczesne rozwiązanie, które zdominowało nowe budownictwo i coraz częściej zastępuje starsze systemy w modernizowanych blokach. Ich kluczową cechą jest wykorzystanie dwużyłowej magistrali, do której podłączone są wszystkie unifony równolegle. Każdy unifon jest programowany na konkretny numer mieszkania, co znacznie upraszcza okablowanie i instalację. Zalety systemów cyfrowych są liczne:

• Uproszczone okablowanie: Zamiast wielu żył, wystarczą dwie, co ułatwia instalację i minimalizuje ryzyko błędów.
• Dodatkowe funkcje: Oferują znacznie więcej niż tylko komunikację głosową. Możliwe jest otwieranie drzwi kodem, wyświetlanie listy lokatorów na wyświetlaczu LCD, a także integracja wielu wejść (np. furtka, brama garażowa, klatka schodowa).
• Łatwość programowania: Unifony są programowalne, co pozwala na elastyczne zarządzanie numerami mieszkań i funkcjami.
• Wyższa jakość dźwięku: Cyfrowa transmisja często zapewnia czystszy dźwięk bez zakłóceń.

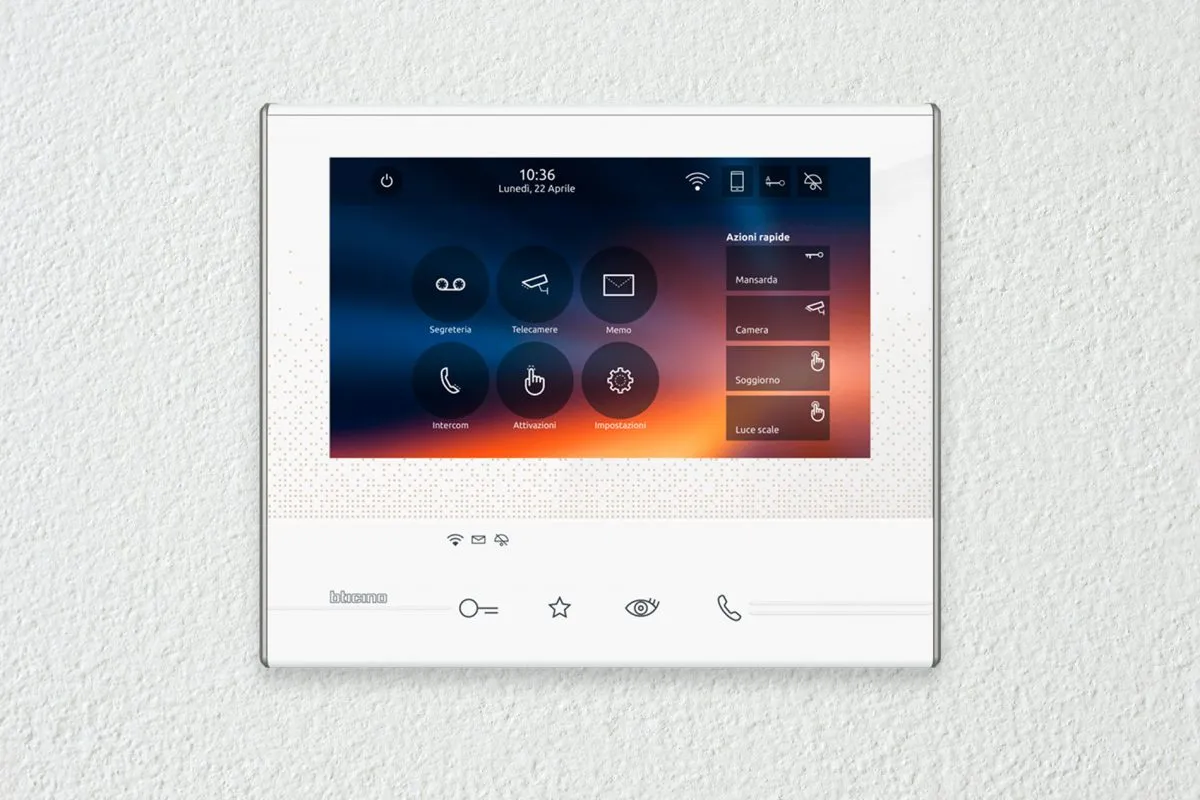

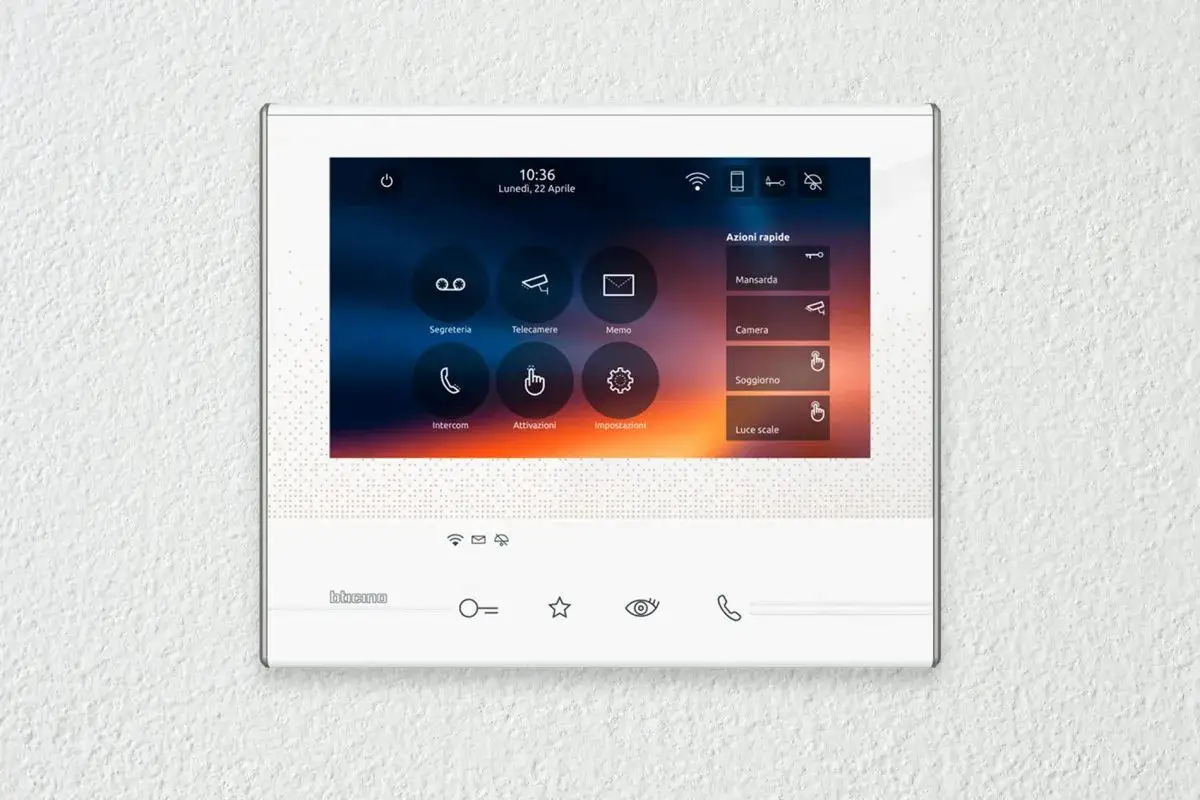

Wideodomofon: kiedy chcesz nie tylko słyszeć, ale i widzieć

Wideodomofony to naturalne rozwinięcie systemów cyfrowych, które znacząco podnoszą poziom bezpieczeństwa i komfortu. Ich główną cechą jest funkcja przesyłania obrazu z kamery w kasecie zewnętrznej na monitor w mieszkaniu. Dzięki temu nie tylko słyszysz, kto stoi przed drzwiami, ale także go widzisz. Jest to szczególnie przydatne w przypadku niezapowiedzianych gości lub kurierów, pozwalając na szybką identyfikację osoby. Monitory wideodomofonowe często oferują dodatkowe funkcje, takie jak nagrywanie obrazu czy możliwość podłączenia kilku kamer.

Systemy hybrydowe: jak modernizuje się stare instalacje?

Modernizacja starych bloków często wiąże się z wyzwaniem, jakim jest dostosowanie domofonów do współczesnych standardów bez konieczności wymiany całej, często skomplikowanej i kosztownej, instalacji okablowania. W takich sytuacjach idealnym rozwiązaniem są systemy analogowo-cyfrowe, czyli hybrydowe. Pozwalają one na zachowanie istniejących, analogowych unifonów w mieszkaniach, jednocześnie instalując nową, cyfrową kasetę zewnętrzną z klawiaturą kodową i innymi nowoczesnymi funkcjami. Specjalny moduł konwertuje sygnały cyfrowe z kasety na analogowe dla unifonów i odwrotnie, co pozwala na znaczne unowocześnienie systemu przy relatywnie niższych kosztach i mniejszej ingerencji w strukturę budynku.

Tajemnica okablowania: co oznaczają systemy 2, 4 i 6-żyłowe?

Okablowanie to krwiobieg każdego systemu domofonowego. Od jego rodzaju i liczby żył zależy nie tylko sposób działania, ale także możliwości rozbudowy i diagnostyki. Jako praktyk, widzę, jak często to właśnie stan i typ okablowania decyduje o wyborze konkretnego rozwiązania domofonowego. Przyjrzyjmy się najpopularniejszym konfiguracjom.

Instalacja 4- i 6-żyłowa: jak działają starsze systemy?

W starszych systemach analogowych często spotyka się instalacje 4- i 6-żyłowe. W instalacji 4-żyłowej zazwyczaj trzy żyły są wspólne dla wszystkich unifonów (masa, sygnał mikrofonu i sygnał głośnika), natomiast czwarta żyła jest indywidualna dla każdego mieszkania i odpowiada za sygnał dzwonka. To oznacza, że do każdego unifonu musi biec osobny przewód dzwonkowy. W przypadku instalacji 6-żyłowej mamy do czynienia z rozwinięciem systemu 4-żyłowego. Dodatkowe dwie żyły są przeznaczone wyłącznie do sterowania elektrozaczepem. Taka konfiguracja zwiększa stabilność systemu i zapewnia bardziej niezawodne otwieranie drzwi, ponieważ sygnał do elektrozaczepu ma dedykowaną ścieżkę, niezależną od komunikacji audio.

Instalacja 2-żyłowa: dlaczego stała się standardem w cyfrowych domofonach?

Instalacja 2-żyłowa to prawdziwa rewolucja w domofonii i standard w nowoczesnych systemach cyfrowych. Dlaczego? Ponieważ te dwie żyły odpowiadają za wszystko: zasilanie całego systemu oraz transmisję wszystkich danych audio, wideo (w wideodomofonach) i sygnałów sterujących (np. otwieranie drzwi). Dzięki cyfrowej technologii sygnały są multipleksowane, czyli przesyłane w sposób uporządkowany i kodowany, co pozwala na efektywne wykorzystanie zaledwie dwóch przewodów. To znacznie upraszcza instalację, zmniejsza koszty okablowania i ułatwia diagnostykę, a także otwiera drogę do bardziej zaawansowanych funkcji.

Nowoczesne funkcje domofonów czy wiesz, co potrafi Twój system?

Współczesne domofony to znacznie więcej niż tylko możliwość porozmawiania z gościem. Technologia poszła do przodu, oferując szereg udogodnień, które zwiększają komfort i bezpieczeństwo mieszkańców. Może się okazać, że Twój domofon potrafi znacznie więcej, niż myślisz!

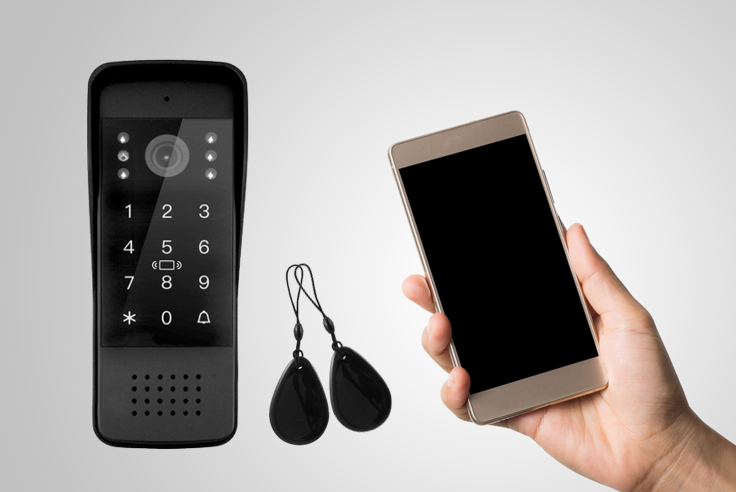

Otwieranie drzwi kodem i brelokiem zbliżeniowym: wygoda bez kluczy

Jedną z najbardziej cenionych nowoczesnych funkcji jest możliwość otwierania drzwi wejściowych bez użycia klucza. Otwieranie kodem numerycznym na klawiaturze kasety zewnętrznej to standard w wielu cyfrowych systemach. Wystarczy zapamiętać swój unikalny kod, aby wejść do budynku, co jest niezwykle praktyczne, gdy zapomnisz kluczy lub chcesz wpuścić zaufaną osobę bez konieczności przekazywania fizycznego klucza. Jeszcze wygodniejsze są breloki zbliżeniowe (RFID). Wystarczy zbliżyć brelok do czytnika na kasecie, a drzwi otworzą się automatycznie. To rozwiązanie jest szybkie, bezdotykowe i eliminuje problem zgubionych kluczy.

Integracja z aplikacją mobilną: odbieraj domofon na smartfonie

Prawdziwym hitem w nowoczesnych systemach domofonowych jest integracja z aplikacją mobilną. Dzięki temu możesz odbierać połączenia z domofonu bezpośrednio na swoim smartfonie, niezależnie od tego, czy jesteś w domu, w pracy, czy na wakacjach. Aplikacja pozwala nie tylko na rozmowę z gościem, ale także na zdalne otwarcie drzwi. To niezwykłe udogodnienie, które daje Ci pełną kontrolę nad dostępem do Twojego bloku, nawet gdy fizycznie Cię tam nie ma. W przypadku wideodomofonów, na smartfonie zobaczysz również obraz z kamery, co dodatkowo zwiększa bezpieczeństwo.

Domofon nie działa? Kto jest odpowiedzialny za naprawę i koszty?

Awarie domofonu bywają frustrujące, ale zrozumienie, co najczęściej się psuje i kto jest odpowiedzialny za naprawę, może znacznie ułatwić rozwiązanie problemu. Z mojego doświadczenia wynika, że to właśnie kwestia odpowiedzialności budzi najwięcej pytań wśród mieszkańców.

Najczęstsze awarie: co może się zepsuć i dlaczego?

Domofony, jak każde urządzenie elektroniczne, są narażone na różnego rodzaju usterki. Oto najczęściej spotykane problemy, z którymi się mierzymy:

• Brak dźwięku w jedną lub obie strony: Może to być spowodowane uszkodzeniem mikrofonu lub głośnika w kasecie zewnętrznej lub unifonie, przerwą w okablowaniu, lub problemem z centralą.
• Brak sygnału dzwonka: Jeśli unifon nie dzwoni, problemem może być uszkodzony przycisk wywołania na kasecie, przerwa w obwodzie dzwonkowym, awaria centrali lub samego unifonu.
• Niedziałający przycisk otwierania drzwi: Gość dzwoni, rozmawiasz, ale drzwi się nie otwierają? Może to wskazywać na uszkodzenie przycisku w unifonie, problem z przesyłaniem impulsu do elektrozaczepu, awarię elektrozaczepu lub centrali.
• Uszkodzenia mechaniczne kasety zewnętrznej: Wandalizm, warunki atmosferyczne czy zwykłe zużycie mogą prowadzić do uszkodzeń przycisków, obudowy czy czytników w kasecie.
• Zakłócenia i szumy w słuchawce: Często wynikają z problemów z okablowaniem, słabego zasilania lub zakłóceń elektromagnetycznych.

Unifon w mieszkaniu a instalacja w budynku: jasny podział odpowiedzialności

Kwestia odpowiedzialności za naprawy domofonu jest często przedmiotem sporów, ale prawo jasno ją reguluje. Zgodnie z przepisami, instalacja domofonowa w budynku (kaseta zewnętrzna, centrala, okablowanie pionowe) jest częścią nieruchomości wspólnej. Oznacza to, że za jej utrzymanie i naprawy odpowiada wspólnota mieszkaniowa lub spółdzielnia. Jednakże, unifon (słuchawka) znajdujący się wewnątrz lokalu jest zazwyczaj traktowany jako własność mieszkańca. W praktyce oznacza to, że jeśli problem dotyczy Twojego unifonu (np. nie dzwoni tylko u Ciebie, nie możesz otworzyć drzwi tylko ze swojego unifonu), to Ty, jako właściciel lokalu, ponosisz koszty jego naprawy lub wymiany. Warto jednak pamiętać, że wspólnota mieszkaniowa może w drodze uchwały przyjąć odmienne zasady, uznając całą instalację domofonową, włącznie z unifonami, za część wspólną. Zawsze warto sprawdzić regulamin swojej wspólnoty lub spółdzielni.

Przeczytaj również: Hałasujący kaloryfer w bloku? Przyczyny i proste rozwiązania!

Kiedy dzwonić do spółdzielni, a kiedy wezwać własnego fachowca?

Mając na uwadze powyższy podział odpowiedzialności, możemy jasno określić, kiedy należy zgłosić awarię do zarządcy budynku, a kiedy działać na własną rękę. Jeśli problem dotyczy instalacji ogólnej czyli na przykład kaseta zewnętrzna jest uszkodzona, nikt w bloku nie słyszy dzwonków, albo elektrozaczep nie zwalnia się dla nikogo wówczas należy bezzwłocznie zgłosić awarię do wspólnoty mieszkaniowej lub spółdzielni. To oni są odpowiedzialni za naprawę i pokrycie kosztów.

Natomiast, jeśli usterka dotyczy wyłącznie Twojego unifonu w mieszkaniu na przykład tylko u Ciebie nie ma dźwięku, nie możesz otworzyć drzwi, a u sąsiadów wszystko działa prawidłowo wtedy to Ty powinieneś wezwać własnego fachowca lub samodzielnie wymienić unifon. Pamiętaj, aby zawsze upewnić się, czy Twoja wspólnota nie przyjęła uchwały o tym, że cała instalacja jest częścią wspólną, co mogłoby zmienić zasady odpowiedzialności.
