Geodezyjne tyczenie budynku to nic innego jak precyzyjne przeniesienie projektu obiektu z papieru na grunt. Jest to jeden z najważniejszych, formalnych etapów każdej inwestycji budowlanej, który w praktyce stanowi fundament dla dalszych prac. W tym artykule dostarczę Ci kompleksową listę dokumentów i informacji, które musisz przygotować, aby proces tyczenia przebiegł sprawnie i bezproblemowo.
- Przed zleceniem tyczenia budynku przygotuj projekt budowlany, pozwolenie na budowę, mapę do celów projektowych oraz wypis z ewidencji gruntów.
- Ustal z kierownikiem budowy zakres tyczenia (np. osie konstrukcyjne, obrys zewnętrzny) oraz sposób stabilizacji punktów (np. ławy ciesielskie).
- Zapewnij geodecie dostęp do działki i przygotuj teren, usuwając przeszkody.
- Miej na działce dziennik budowy, do którego geodeta dokona obowiązkowego wpisu po zakończeniu prac.
- Pamiętaj, że tylko geodeta z uprawnieniami może legalnie wykonać tyczenie, a jego wpis w dzienniku budowy jest podstawą do rozpoczęcia robót ziemnych.
Kompletna checklista dokumentów i informacji, które musisz przygotować dla geodety
Dlaczego precyzyjne wytyczenie budynku to fundament twojej inwestycji?
Geodezyjne wytyczenie obiektu w terenie to nie tylko dobra praktyka, ale przede wszystkim obowiązek prawny, który wynika bezpośrednio z art. 43 ust. 1 Prawa budowlanego. Dotyczy on wszystkich obiektów, które wymagają uzyskania pozwolenia na budowę. Dla Ciebie jako inwestora, precyzyjne tyczenie to gwarancja zgodności z projektem, co pozwala uniknąć wielu problemów prawnych i technicznych w przyszłości.
Obowiązek prawny a realne korzyści: co mówi Prawo Budowlane?
Dokładne wytyczenie budynku to przede wszystkim gwarancja zgodności z zatwierdzonym projektem budowlanym oraz z miejscowym planem zagospodarowania przestrzennego lub warunkami zabudowy. To minimalizuje ryzyko błędów konstrukcyjnych, które mogłyby prowadzić do kosztownych poprawek, a nawet konieczności rozbiórki części obiektu. Z mojej perspektywy, to inwestycja w spokój i bezpieczeństwo całej budowy.
Jak błąd w wytyczeniu może zagrozić całej budowie i twojemu budżetowi?
Konsekwencje błędów w tyczeniu mogą być naprawdę poważne. Niezgodność z pozwoleniem na budowę może skutkować koniecznością wstrzymania prac, a nawet nakazem rozbiórki części już wybudowanego obiektu. To generuje nie tylko ogromne dodatkowe koszty i opóźnienia, ale także problemy z odbiorem budynku przez nadzór budowlany. Warto więc zadbać o to, aby ten etap był wykonany z najwyższą precyzją.
Kto może legalnie wytyczyć budynek? Rola geodety z uprawnieniami
Pamiętaj, że tyczenie budynku to zadanie, które może wykonać wyłącznie geodeta posiadający odpowiednie uprawnienia zawodowe. Jest to kluczowe dla legalności i bezpieczeństwa całej inwestycji. Tylko wpis uprawnionego geodety do dziennika budowy potwierdza prawidłowość wykonania tyczenia i pozwala na rozpoczęcie dalszych robót ziemnych. Nie ryzykuj, zlecając to zadanie osobom bez kwalifikacji.
Jakie dokumenty przygotować dla geodety przed tyczeniem?
Aby geodeta mógł sprawnie i prawidłowo wykonać swoje zadanie, musisz przygotować i przekazać mu komplet niezbędnych dokumentów. Oto szczegółowa lista:
-
Projekt budowlany: absolutna podstawa pracy geodety
Z projektu budowlanego geodeta potrzebuje przede wszystkim projektu zagospodarowania terenu/działki, na którym naniesiona jest lokalizacja budynku, jego odległości od granic działki i innych obiektów. Niezbędne są również rzuty architektoniczne (fundamentów i parteru), które precyzyjnie określają wymiary, kształt oraz osie konstrukcyjne budynku. To właśnie na ich podstawie geodeta wyznaczy obiekt w terenie.
-
Ostateczne pozwolenie na budowę: zielone światło do działania
Ostateczna decyzja o pozwoleniu na budowę jest dokumentem absolutnie niezbędnym. Potwierdza ona legalność Twojej inwestycji i uprawnia do rozpoczęcia wszelkich prac przygotowawczych, w tym właśnie geodezyjnego tyczenia. Bez tego dokumentu geodeta nie może rozpocząć pracy. -
Mapa do celów projektowych: dlaczego jest wciąż potrzebna?
Mapa do celów projektowych to podkład kartograficzny, na bazie którego powstał projekt budowlany. Choć projekt zawiera już lokalizację budynku, geodeta potrzebuje mapy, aby zweryfikować zgodność projektu z rzeczywistym stanem terenu oraz upewnić się, że mapa była aktualna w momencie projektowania. To pozwala uniknąć niespodzianek na etapie realizacji.
-
Wypis i wyrys z ewidencji gruntów: potwierdzenie granic twojej działki
Ten dokument jest kluczowy, ponieważ potwierdza granice i status prawny Twojej działki. Geodeta wykorzystuje go do prawidłowego umiejscowienia budynku w kontekście prawnym i przestrzennym, co jest niezwykle ważne, aby uniknąć kolizji z sąsiednimi nieruchomościami czy przekroczenia linii zabudowy.
Informacje, które musisz ustalić przed wizytą geodety
Oprócz dokumentów, istnieje kilka kluczowych informacji, które musisz ustalić i przekazać geodecie, aby proces tyczenia przebiegł sprawnie i zgodnie z Twoimi oczekiwaniami:
-
Co dokładnie tyczymy? Osie konstrukcyjne czy obrys zewnętrzny?
W porozumieniu z kierownikiem budowy musisz jasno określić, co dokładnie ma zostać wytyczone. Czy są to osie konstrukcyjne budynku (np. osie ścian nośnych), zewnętrzny obrys ścian, czy może oba te elementy. Precyzyjne określenie zakresu tyczenia jest fundamentalne dla geodety, aby mógł on przygotować się do pracy i wykonać ją zgodnie z Twoimi potrzebami i wymaganiami projektu.
-
Rola kierownika budowy w procesie tyczenia: klucz do sprawnej współpracy
Kierownik budowy jest formalnie odpowiedzialny za zapewnienie wytyczenia obiektu zgodnie z projektem. Jego obecność podczas prac geodezyjnych jest często wymagana i niezbędna do koordynacji oraz podjęcia ewentualnych decyzji w terenie. Dobra komunikacja i współpraca między geodetą a kierownikiem budowy to podstawa sukcesu.
-
Dziennik budowy: dlaczego musisz go mieć na działce w dniu pomiarów?
Po zakończeniu prac tyczenia, geodeta ma obowiązek dokonać wpisu w dzienniku budowy. Jest to formalne potwierdzenie wykonania usługi i jednocześnie dopuszczenie do rozpoczęcia robót ziemnych. Dziennik budowy musi być dostępny na działce w dniu pomiarów, aby geodeta mógł dopełnić tej formalności.
-
Dostęp do działki i przygotowanie terenu: twoje zadanie jako inwestora
Jako inwestor, musisz zapewnić geodecie swobodny dostęp do terenu w umówionym terminie. Ważne jest również odpowiednie przygotowanie działki usunięcie przeszkód, wysokiej roślinności, gruzu czy innych elementów, które mogłyby utrudniać lub uniemożliwiać prace pomiarowe. To ułatwi i przyspieszy pracę geodety, a także pozwoli uniknąć dodatkowych opłat za utrudnienia.
Jak przebiega tyczenie budynku? Etapy prac geodety
Zrozumienie poszczególnych etapów pracy geodety pomoże Ci lepiej przygotować się do tego procesu i śledzić jego przebieg. Oto, jak zazwyczaj wygląda tyczenie budynku:
-
Od analizy dokumentów po pomiary w terenie: pierwsze etapy pracy

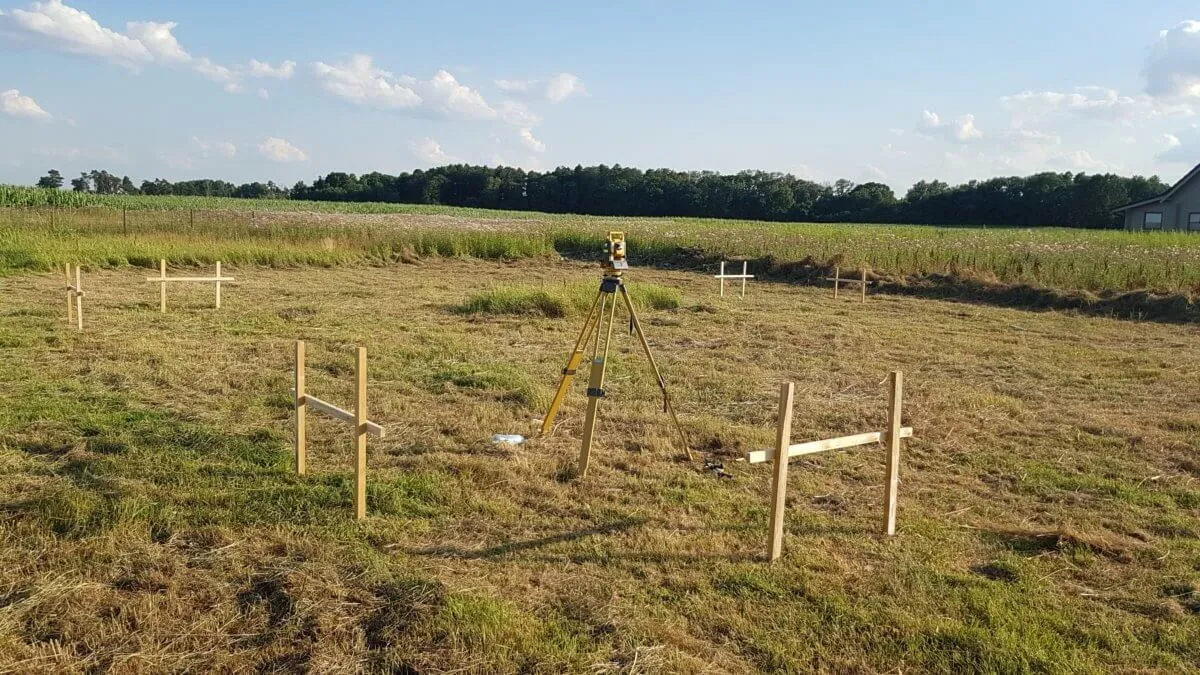

Pierwszym krokiem geodety jest dokładna analiza otrzymanych od Ciebie dokumentów projektu budowlanego, pozwolenia na budowę, mapy. Na tej podstawie przygotowuje on dane do pomiarów. Następnie, w terenie, za pomocą precyzyjnego sprzętu (takiego jak tachimetr czy GPS RTK), geodeta wyznacza charakterystyczne punkty budynku, takie jak narożniki czy osie konstrukcyjne. Punkty te są następnie stabilizowane za pomocą palików, bolców lub innych trwałych znaczników.
-

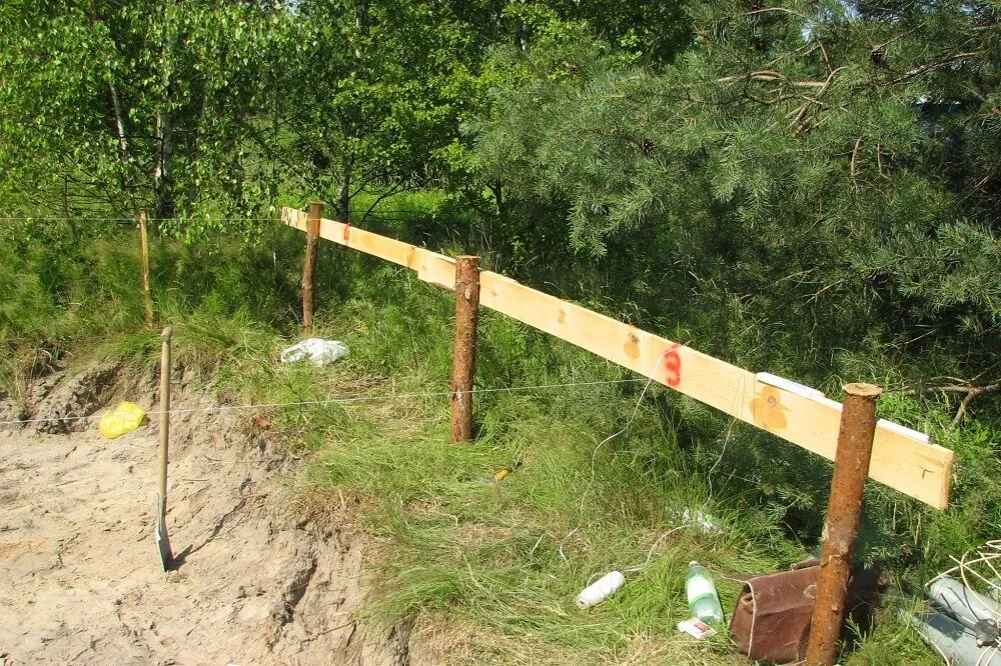

Czym są ławy ciesielskie i dlaczego są tak ważne dla ekipy budowlanej?

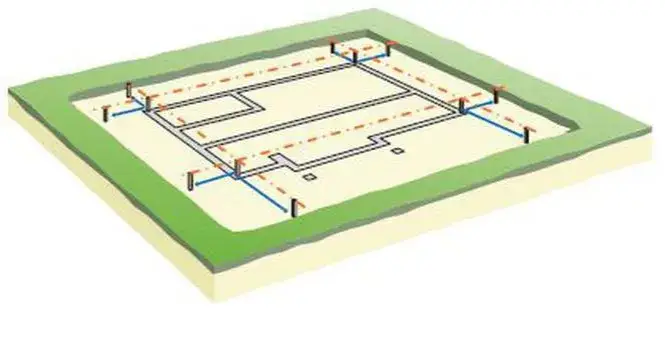

Po wytyczeniu osi w terenie, geodeta często przenosi je na tzw. ławy ciesielskie. Są to drewniane konstrukcje, umieszczane poza obrysem przyszłego wykopu fundamentowego. Dzięki nim, nawet po wykonaniu wykopu, ekipa budowlana jest w stanie precyzyjnie odtworzyć osie budynku za pomocą naciągniętych sznurków. To standardowa i bardzo zalecana praktyka, która zapewnia ciągłość precyzji podczas dalszych prac.
-
Wyznaczanie "punktu zero": kluczowy reper wysokościowy twojego domu
Niezwykle ważnym elementem tyczenia jest wyznaczenie i stabilizacja punktu wysokościowego, tzw. "punktu zero". Jest to odniesienie dla wszystkich poziomów budynku, na przykład dla poziomu posadzki parteru. Ten punkt jest kluczowy dla prawidłowego zachowania wysokości całego obiektu i jego zgodności z projektem. Geodeta zazwyczaj stabilizuje go w miejscu, które nie będzie kolidowało z pracami budowlanymi.
-
Finał prac geodety: oficjalny wpis w dzienniku budowy i szkic tyczenia
Po zakończeniu wszystkich prac pomiarowych i stabilizacji punktów, geodeta ma obowiązek dokonać wpisu w dzienniku budowy. Wpis ten potwierdza wykonanie tyczenia, jego zgodność z projektem i jest formalnym dopuszczeniem do rozpoczęcia robót ziemnych. Dodatkowo, geodeta przekazuje inwestorowi szkic tyczenia, który dokumentuje rozmieszczenie wytyczonych punktów w terenie. To ważny dokument dla Ciebie i kierownika budowy.
Koszty i terminy tyczenia budynku: na co zwrócić uwagę?
Planując budowę, musisz uwzględnić zarówno koszty, jak i realne terminy realizacji usług geodezyjnych. Pamiętaj, że te elementy mogą się różnić w zależności od wielu czynników.
Co wpływa na cennik usług geodezyjnych w Polsce? Lokalizacja, skomplikowanie bryły i renoma
Cena usługi wytyczenia budynku jednorodzinnego w Polsce zazwyczaj waha się od 1200 zł do 2500 zł. Na ostateczny koszt wpływa kilka czynników:
- Lokalizacja: W większych miastach i aglomeracjach ceny usług geodezyjnych są zazwyczaj wyższe.
- Stopień skomplikowania bryły budynku: Im bardziej skomplikowany kształt budynku, tym więcej osi i narożników do wytyczenia, co przekłada się na większy nakład pracy geodety i wyższą cenę.
- Renoma i doświadczenie firmy geodezyjnej: Bardziej doświadczeni i cenieni specjaliści mogą mieć wyższe stawki, ale często gwarantują też większą precyzję i spokój ducha.
Realne terminy w sezonie budowlanym: jak uniknąć kosztownych opóźnień?
Samo tyczenie na działce trwa zazwyczaj od kilku godzin do jednego dnia, w zależności od skomplikowania obiektu. Jednak w szczycie sezonu budowlanego, czyli wiosną i latem, czas oczekiwania na wolny termin u geodety może wynosić od kilku dni do nawet kilku tygodni. Dlatego zawsze radzę zlecać prace geodezyjne z odpowiednim wyprzedzeniem, aby uniknąć kosztownych opóźnień w całej inwestycji.
Przeczytaj również: Dobudowa balkonu: Przewodnik po formalnościach i technologiach
Uniknij błędów: co może pójść nie tak podczas tyczenia?
Nawet przy najlepszych chęciach, pewne błędy mogą się zdarzyć. Chcę Cię jednak przestrzec przed najczęstszymi pułapkami, które jako inwestor możesz napotkać.
Zlecanie prac "na ostatnią chwilę": pułapka w szczycie sezonu
Jak już wspomniałem, zlecanie prac geodezyjnych bez odpowiedniego wyprzedzenia, zwłaszcza w szczycie sezonu budowlanego, to prosta droga do problemów. Może to prowadzić do znaczących opóźnień w całej inwestycji, ponieważ bez wpisu geodety w dzienniku budowy nie możesz rozpocząć robót ziemnych. Taki pośpiech generuje niepotrzebny stres i może wymusić na Tobie wybór mniej doświadczonego geodety, który ma wolny termin.
Ignorowanie przygotowania terenu: prosta droga do problemów i dodatkowych kosztów
Brak odpowiedniego przygotowania działki przed przyjazdem geodety to kolejny częsty błąd. Nieusunięte przeszkody, wysoka trawa, gruz czy brak swobodnego dostępu do terenu wydłużą czas pracy geodety. W skrajnych przypadkach może to skutkować naliczeniem dodatkowych opłat za utrudnienia, a nawet koniecznością przełożenia terminu tyczenia, co znów prowadzi do opóźnień.
Brak komunikacji między geodetą a kierownikiem budowy: kto na tym traci?
Płynna komunikacja i ścisła współpraca między geodetą a kierownikiem budowy są absolutnie kluczowe. Brak tej komunikacji może prowadzić do nieporozumień, błędów w interpretacji projektu i w konsekwencji do nieprawidłowego wytyczenia budynku. To z kolei może skutkować kosztownymi poprawkami na etapie budowy. Upewnij się, że obie strony mają ze sobą kontakt i są na bieżąco z ustaleniami.
